作者: litom2004 标题: 5G终端节电，3GPP打出的“组合拳”！

5G终端节电，3GPP打出的“组合拳”！原创 Mr.Kang [url=]和老康一起学5G[/url] 2024-06-11 07:58 北京

终端(UE)电池寿命是影响用户体验的一个因素，它将直接影响5G(NR)手机或服务。为确保5G(NR)终端(UE)功率效率和用户感知,3GPP在TS38.300中定义如下；

一、连接模式节电进入RRC Connected状态后，终端(UE)的PDCCH监控活动由DRX、BA、DCP和DTX(小区)控制；其中,配置DRX后终端(UE)不必持续监控PDCCH。

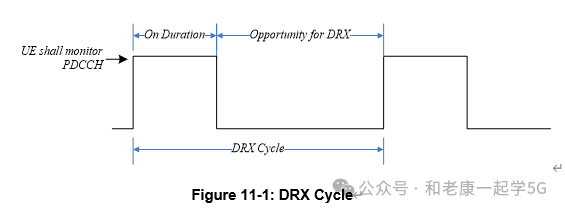

二、DRX参数及定义如下图11-1所示终端(UE)根据以下参数工作；

on-duration(RX开启持续时间):UE唤醒后等待接收PDCCH的持续时间。如果成功解码PDCCH，则终端(UE)保持唤醒状态并启动不活动计时器；
inactivity-timer(不活动计时器):UE从上次成功解码PDCCH开始等待成功解码PDCCH的持续时间，如果失败UE可以返回休眠状态。UE应在第一次传输成功解码PDCCH后重新启动不活动计时器(即不用于重传)；
retransmission-timer(重传计时器):预计重传的持续时间；
cycle(RX开启周期):指定开启持续时间的周期性重复，随后可能出现一段时间的不活动状态(见下图11-1)；
active-time(活动时间):UE监控PDCCH总持续时间，其中包括DRX周期的“开启持续时间”、不活动定时器未到期时UE执行连续接收时间以及UE在等待重传机会时执行连续接收的时间。

*进入服务状态的终端(SL UE)均可以配置DRX，在这种情况下仅在其活动时间内向UE发送提供SL授权的PDCCH。

三、BWP与节电当配置BA(带宽自适应)时终端(UE)只需在一个活动BWP上监控PDCCH，即不必监控小区整个下行(DL)频段上的PDCCH。BWP不活动定时器(独立于DRX不活动定时器)用于将活动BWP切换为默认BWP；成功解码PDCCH后，重新启动定时器到期后切换为默认BWP。

如果进行了相应配置UE可能会收到指示，表明在活动BWP上监视DCP的下一次开启持续时间期间是否需要监视PDCCH。如果UE在活动BWP上未检测到DCP则不会在下一次开启持续时间期间监视PDCCH，除非明确配置为在这种情况下监视。

四、节电与DRX 终端(UE)只能在配置了连接模式DRX时配置为监视 DCP(DCI with CRC scrambled by PS-RNTI)并且在开启持续时间之前，配置偏移量时配置。在开启持续时间之前可以配置多个监视场合。在活动时间、测量间隙、BWP切换期间或者当它监控CFRA前导传输的响应以进行波束故障恢复时，不会监控DCP；在这种情况下它会在下一个开启持续时间内监控 PDCCH。如果在活动BWP中未配置DCP则UE遵循正常的DRX操作。

五、CA与节电当终端(UE)配置CA时，DCP仅在PCell上配置。可以配置一个DCP来独立控制一个或多个UE在开启持续时间内的PDCCH监控。当 UE满足确定其处于低移动性和/或不在小区边缘的标准时，也可以通过放宽相邻小区RRM测量来实现RRC_IDLE和RRC_INACTIVE中的省电。

六、切换与调度节电

可以通过BWP切换调整DL最大MIMO层数来启用UE省电。
可通过跨时隙调度在活动时间内启用省电功能，这有助于UE实现省电，前提是它不会被调度接收PDSCH、触发接收A-CSI或传输由PDCCH调度的 PUSCH，直到最小调度偏移K0和K2。最小调度偏移K0和K2的动态调整由 PDCCH控制。

服务小区的MAC实体中可由RRC配置为两个DRX组，分别具有单独DRX参数。当RRC未配置辅助DRX组时只有一个DRX组，所有服务小区都属于该 DRX组。当配置两个DRX组时，每个服务小区都被唯一地分配给两个组之一。为每个DRX组单独配置的DRX参数是开启持续时间和不活动计时器。

七、RRC_IDLE/RRC_INACTIVE状态节电可通过为TRS(Tracking Reference Signal)配置提供CSI-RS以在TRS场合进行跟踪来实现RRC_IDLE/RRC_INACTIVE中的UE省电。TRS场合中TRS可允许处于RRC_IDLE/RRC_INACTIVE状态的UE在唤醒进行寻呼场合之前休眠更长时间。TRS场合配置在SIB17中提供。TRS场合中的TRS可用性由L1可用性指示指示，这些TRS也可由配置了eDRX的UE使用。

八、RLM/BFD与节电终端(UE)可通过放宽RLM/BFD测量来实现省电。配置后UE确定其是否处于低移动性状态和/或其服务小区无线链路质量是否优于阈值。低移动性和良好服务小区质量标准的配置通过专用RRC信令提供。也可以通过RRC配置分别启用/禁用RLM和BFD放宽。此外可以基于每个小区组启用/禁用RLM放宽，而可以基于每个服务小区启用/禁用BFD放宽。仅当满足低移动性和/或良好服务小区质量的放宽测量标准时，UE才允许执行RLM和/或BFD放宽。如果配置为这样做，则如果UE在满足TS38.133 [13] 中规定的UE最低要求的同时更改其各自RLM和/或BFD放宽状态，则UE将通过UE辅助信息触发其RLM和/或BFD放宽状态的报告。

九、PDCCH监控与节电当网络配置时还可以通过PDCCH监控自适应机制实现UE省电，包括跳过PDCCH监控和搜索空间集组(SSSG)切换。这种情况下除TS 38.213[38]规定的情况外，UE在PDCCH跳过持续时间内不会监视PDCCH，或者根据 SSSG中应用的搜索空间集监视PDCCH。

本文根据3GPP R18 TS 38.300第11节编译整理

时间: 2024-6-24 14:27

作者: jianyi123

电确实是个问题，太浪费电了
